Plaque de blindage balistique hybride SiC B4C fritté sans pression avec des dimensions de 250x300 mm pour une protection NIJ Niveau IV
Détails sur le produit:
| Lieu d'origine: | Hunan, Chine |
| Nom de marque: | High Broad |
| Certification: | ISO 9001:2015, NIJ 0101.06 |
| Numéro de modèle: | HB-BT-HYBRID-250300-20-IV |
| Documents: | Performance Comparison of P...)1.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1000 pièces |
|---|---|
| Prix: | USD 1-10/ Piece |

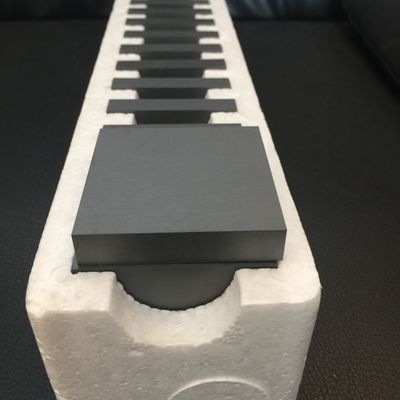

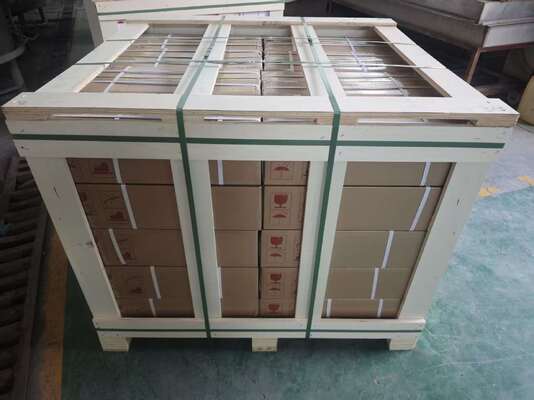

| Détails d'emballage: | Carton d'exportation robuste de marque HB avec inserts en mousse EPE découpés sur mesure, sac ba |
| Délai de livraison: | 5-7 jours ouvrables pour le stock, 15-30 jours pour la production |
| Conditions de paiement: | T/T, LC, PayPal, Western Union |
| Capacité d'approvisionnement: | 1000000 pièces par mois |
|
Détail Infomation |
|||
| Vaincre le matériau de la couche: | Carbure de bore fritté sans pression R400 (B4C) | Intercalaire adhésif: | Polyuréthane haute résistance (Huntsman Araldite) |
|---|---|---|---|
| Dureté Vickers (SiC): | ≥ 2600 HV1 | Dimensions de la plaque: | 250x300x20mm |
| Densité en bits/pouce carré: | ≤ 42 kg/m² | Dureté Vickers (B4C): | ≥ 3000 HV1 |
| Mettre en évidence: | Face d'impact hybride SiC B4C,Plaque composite NIJ Niveau IV,Blindage balistique céramique multicouche |
||
Description de produit
Cette face d'impact composite à double céramique représente une avancée majeure dans l'ingénierie des matériaux de blindage. En combinant du SiC fritté sans pression comme couche d'impact avant avec du B4C R400 comme couche de défaite arrière, nous obtenons une protection niveau NIJ IV avec un équilibre optimal entre coût, poids et performance multi-impact qu'aucun matériau seul ne pourrait offrir.
- Couche d'impact SiC : La couche avant de 8 mm de SiC fritté sans pression offre une ténacité et une résistance à la fracture supérieures pour les impacts multiples. La ténacité à la fracture plus élevée du SiC (3,5-4,0 MPa*m1/2) absorbe l'énergie d'impact initiale du projectile et émousse la pointe du pénétrateur par micro-fracturation contrôlée.
- Couche de défaite B4C R400 : La couche arrière de 7 mm de B4C R400 capitalise sur sa dureté extrême (3000+ HV) pour vaincre le pénétrateur déjà émoussé, avec une densité ultra-faible minimisant le poids total de la plaque.
- Interface synergique : L'intercouche de polyuréthane entre le SiC et le B4C agit comme une désadaptation d'impédance acoustique, réfléchissant les ondes de choc et dissipant davantage l'énergie d'impact.
- Optimisation des coûts : L'utilisation de SiC pour 55 % du volume de céramique réduit le coût des matériaux de 30 % par rapport à une plaque entièrement en B4C, tout en maintenant les performances de niveau IV.
| Phase d'impact | Couche | Mécanisme |
|---|---|---|
| Phase 1 : Maintien | Couche d'impact SiC | Le maintien de la céramique érode la pointe du projectile ; la haute ténacité empêche la fissuration radiale. |
| Phase 2 : Pénétration | Couche de défaite B4C R400 | La dureté extrême brise le noyau émoussé ; la faible densité arrête la pénétration résiduelle. |
| Phase 3 : Arrêt | Support composite | Le support en UHMWPE ou aramide attrape les fragments de céramique ; le BFS est minimisé. |
Fourni sous forme de sous-ensemble composite céramique collé, prêt à être intégré avec un support en UHMWPE ou aramide par les fabricants de plaques balistiques. Disponible dans les géométries SAPI, ESAPI et Swimmer. Les couches SiC et B4C sont produites via notre procédé de frittage sans pression économique, garantissant une évolutivité de la chaîne d'approvisionnement.
Partenariat OEM : Nous accueillons la collaboration avec les fabricants de gilets pare-balles pour des configurations de plaques hybrides personnalisées. Des programmes de développement conjoints sont disponibles pour des exigences de menaces spécialisées, y compris VPAM, GOST et des spécifications de sécurité sur mesure.
